De omzetting van het HCOV-grondwatermodel naar een geologisch model van de ondergrond van Vlaanderen is gebaseerd op de methodiek volgens Robeyn en Hoes (2011). De resultaten van deze studie in opdracht van Dep. LNE, Albon zijn toegankelijk via de ‘geothermie’-pagina van DOV.
De benodigde bewerkingen voor de omzetting zijn schematisch weergegeven in onderstaande tabellen en bestaan er meestal uit de diktes van verschillende hydrogeologische eenheden bij elkaar op te tellen (of van elkaar af te trekken).
Enkele belangrijke opmerkingen bij deze tabellen zijn:
- In 2 gevallen dient een verdere geografische opdeling gemaakt te worden:
- Voor het Quartair wordt de totaaldikte van het Quartaire Aquifersysteem (0100) gebruikt. Verder wordt het Quartair geografisch opgedeeld in één van 4 categorieën.
- De Formaties van Tienen en Hannut worden gevormd door eenheden 1010 en 1020. Verder wordt geografisch een onderscheid gemaakt tussen de Formatie van Tienen en Hannut. Hiervoor kan bijvoorbeeld gebruik gemaakt worden van de isohypsen van deze Formaties.
- De Formatie van Lillo wordt uitgebreid met de Formatie van Poederlee, de Formatie van Mol en de Kiezeloöt Formatie.
- De Formatie van Berchem valt samen met pakket 0254, zijnde de Zanden van Berchem en/of Voort. De dikte van de Zanden van Voort (hoofdzakelijk voorkomend op grote diepte in de Roerdalslenk en het oostelijk deel van het Bekken van de Kempen) wordt hierbij verwaarloosd.
- De rode getallen in de beknopte tabel wijzen op het gebruik van een gemiddelde dikte afkomstig uit de literatuur.
- Voor de dikte van de Formatie van Bilzen wordt de dikte van de eenheden 0410 en 0420 opgeteld, eventueel aangevuld met de eenheden 0431 en 0435, waarvoor een gemiddelde dikte van 6 meter wordt aangenomen binnen het verbreidingsgebied van eenheid 0430. Bijgevolg moet de dikte van de Formatie van Borgloon (0430 + 0440) verminderd worden met de dikte van eenheden 0431 en 0435 (maximaal 6 meter).
- De Formatie van Maldegem bestaat uit eenheid 0500 vermeerderd met een gemiddelde dikte van 6 meter voor eenheid 0611. Bijgevolg moet de dikte van de Formatie van Lede (0610) verminderd worden met dikte voor eenheid 0611.
Voorbeeld omzetting HCOV-kartering naar geologische formaties
Onderstaande figuur illustreert de omzetting van de Hydrogeologische Codering naar geologische formaties. Volgende werkwijze wordt gevolgd:
- Via DOV wordt voor de gewenste locatie de hydrogeologische codering (HCOV) in functie van de diepte verkregen.
- Met behulp van de omzettingstabellen wordt de geologische opbouw van de ondergrond gereconstrueerd.
- Het grondtype van bepaalde formaties dient verder geografisch verfijnd te worden (het type Quartair en eventueel (indien aanwezig) het onderscheid tussen de Formaties van Tienen en Hannut).
Voorbeeld van de omzetting van de HCOV-kartering zoals aangeleverd door DOV naar het niveau van geologische formaties.
Beknopte omzettingstabel hydrostratigrafie - lithostratigrafie
Klik op de figuur om deze te openen op volledige grootte in een nieuw venster.
Beknopte tabel omzetting HCOV – geologische formaties.

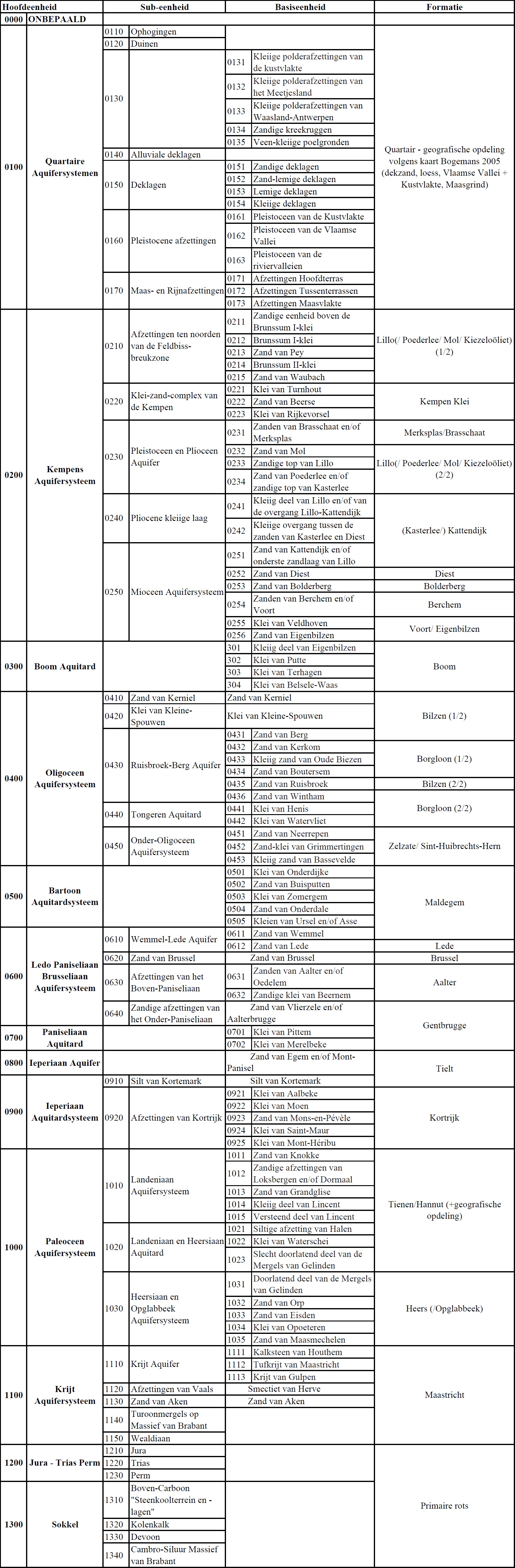

Uitgebreide omzettingstabel hydrostratigrafie - lithostratigrafie
Klik op de figuur om deze te openen op volledige grootte in een nieuw venster.
Beknopte tabel omzetting HCOV – geologische formaties.
